ختم يموت
ملف الشركة

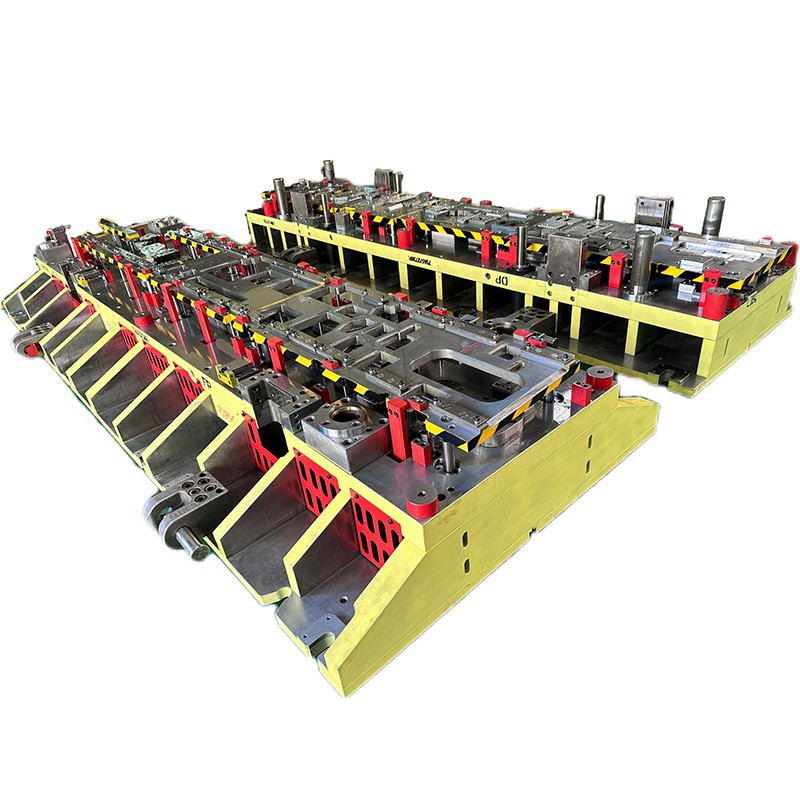

تتمتع HT TOOL بخبرة عالية في استخدام الأدوات التقدمية بدءًا من الأجزاء المتوسطة إلى العالية التعقيد والتي يصل عرضها إلى 1300 مم. يمكن لعملائنا أن يتوقعوا تحقيق أقصى قدر من الإنتاجية/الجودة من خلال أدواتنا التقدمية.
لماذا تختارنا؟
تجربة غنية
نقدم باستمرار لعملائنا خدمات صنع القوالب المتنوعة والأعلى جودة ونقدم قوالب وأجزاء ختم معدنية من الدرجة الأولى بدقة ودقة وسرعة وكفاءة.
حل وقفة واحدة
تلتزم HT TOOL بتوفير حلول شاملة وموثوقة لصناعة الأدوات والقوالب، ومن خلال نقاط قوتنا لنصبح المورد المفضل في صناعة قوالب ختم المعادن.
فريق محترف
في قسم تصميم الأدوات، نحن قادرون على تقديم خدمة شاملة لعملائنا. مديرو المشاريع لدينا (x2) على اتصال دائم مع عملائنا أثناء عملية تطوير المشروع وأثناء الإنتاج الضخم للقوالب.
خدمات مخصصة
توفر وحدات التجميع لدينا أقصى قدر من المرونة لتلبية احتياجات عملائنا، وإضافة قيمة إلى كل جزء مع أخذ رضا العملاء في الاعتبار.
قالب الختم هو أداة دقيقة فريدة من نوعها، والتي تستخدم لقطع الصفائح المعدنية وتشكيلها في شكل معين. تحتوي القوالب على أقسام القطع والتشكيل التي عادة ما تكون مصنوعة من الفولاذ الخاص القابل للتصلب، والمعروف باسم فولاذ الأدوات. يمكن أيضًا تصنيع مقاطع القطع والتشكيل هذه من مواد صلبة مختلفة مقاومة للتآكل، مثل الكربيد.
الختم هو عملية تشكيل على البارد، حيث لا يتم استخدام الحرارة عن قصد في القالب أو الورقة. ومع ذلك، نظرًا لأن عملية القطع والتشكيل تتطلب احتكاكًا، والذي بدوره يولد الحرارة، فإن الأجزاء المختومة التي تترك القالب غالبًا ما تكون ساخنة جدًا.
فوائد ختم القالب
إنه لأمر رائع العمل مع Creative. منظمة بشكل مذهل وسهلة التواصل معها. استجابة مع التكرارات القادمة، والعمل الجميل.
دقة عالية
تم تصميم قوالب الختم لإنتاج مكونات وأجزاء عالية الدقة. إنها تمكن المصنعين من تحقيق تفاوتات صارمة وضمان أبعاد دقيقة ومتسقة في كل قطعة مختومة.
براعة
يمكن استخدام قوالب الختم لإنتاج مجموعة واسعة من الأشكال والأحجام المعقدة. وهي قابلة للتكيف مع مواد مختلفة، بما في ذلك المعادن والبلاستيك والمواد المركبة، مما يجعلها متعددة الاستخدامات لتطبيقات التصنيع المتنوعة.
سرعة
تتيح قوالب الختم إنتاجًا عالي السرعة، حيث يمكنها التخلص بسرعة من أجزاء متعددة في فترة قصيرة. وهذا يساعد على تلبية متطلبات الإنتاج وتقليل المهلة الزمنية.
متانة
عادة ما تكون قوالب الختم مصنوعة من الفولاذ المتصلب للأدوات، مما يجعلها متينة للغاية وتدوم طويلاً. يمكنها تحمل قوى الضغط العالي أثناء عملية الختم دون أن تفقد شكلها أو وظيفتها.
نوع ختم القالب
يموت الختم التقدمي
في عمليات الختم التدريجي، تقوم كل محطة في القالب بمهمة محددة داخل المطبعة. بمجرد اكتمال المهمة، يتم نقل قطعة العمل تلقائيًا إلى المحطة التالية. تقوم هذه العملية بتشكيل المادة وتقطيعها تدريجيًا حتى يتم تحويلها إلى المكون المطلوب. في المحطة النهائية، يتم قطع المكون خاليًا من قطعة المادة الأكبر.
نقل ختم يموت
تشبه عملية ختم القالب النقلي إلى حد كبير عملية ختم القالب التدريجي؛ يتم إنتاج المكونات عن طريق تمرير قطعة العمل عبر سلسلة من المحطات المتتالية داخل قالب واحد. والفرق الرئيسي بين العمليتين هو أن المكون يتم قطعه من الصفائح المعدنية في البداية وليس النهاية. ومن ثم يتم نقل الأجزاء عبر المحطات يدويا أو آليا أو ببعض الوسائل الميكانيكية.
يموت ختم بسيط
تم تصميم قوالب الختم البسيطة لإجراء عملية واحدة لكل ضربة للمكبس. إنها مثالية للمهام الأساسية، مثل التقطيع أو الثقب، ولكنها غير مناسبة للتطبيقات الأكبر حجمًا.
يموت ختم مركب
تم تصميم قوالب الختم المركبة لإجراء عمليات متعددة في كل ضربة للمكبس. إنها مناسبة بشكل أفضل للوظائف المعقدة أو المتطلبة أكثر من قوالب الختم البسيطة حيث يمكنها إكمال المهمة بشكل أسرع. ومع ذلك، في حين أنها يمكن أن تتعامل مع عمليات القطع (على سبيل المثال، التقطيع والثقب)، فهي ليست مثالية لعمليات التشكيل (على سبيل المثال، الانحناء).
مجموعة ختم يموت
قوالب الختم المركبة تشبه القوالب المركبة. يمكنهم إجراء عمليات متعددة لكل ضربة من الصحافة. ومع ذلك، فهي مناسبة لكل من عمليات القطع والتشكيل، مما يعني أنه يمكن استخدامها للتقطيع، والثقب، والثني، والتشكيل.
التطبيقات في كل مكان لختم يموت
قامت الشركة بإجراء تحليل للميزة التنافسية للتعرف على نقاط القوة والضعف لديها مقارنة بمنافسيها.
صناعة تصنيع السيارات
تُستخدم قوالب الختم على نطاق واسع لتصنيع قطع غيار السيارات والأبواب والأغطية وإطارات المقاعد والمكونات الأخرى.
01
صناعة تصنيع الأجهزة المنزلية
تُستخدم قوالب الختم على نطاق واسع لإنتاج أغلفة ومكونات الأجهزة المنزلية مثل الثلاجات والغسالات وأغلفة مكيفات الهواء.
02
صناعة تصنيع الالكترونيات
تُستخدم قوالب الختم لإنتاج الأغلفة والمكونات الهيكلية للمنتجات الإلكترونية مثل أغلفة الهواتف المحمولة وأغلفة أجهزة الكمبيوتر المحمول وأغلفة الأجهزة اللوحية.
03
صناعة تصنيع الآلات
تُستخدم قوالب الختم على نطاق واسع في إنتاج الآلات والأدوات والمكونات المختلفة.
04
قطاع الطاقة الجديد
تستخدم قوالب الختم على نطاق واسع في مجالات مركبات الطاقة الجديدة، المعدات الكهروضوئية، معدات توليد طاقة الرياح، والمزيد.
05
ما هي العمليتين الأساسيتين لختم يموت؟
تشكيل
تتضمن عمليات التشكيل باستخدام قوالب الختم إعادة تشكيل الصفائح المعدنية المسطحة أو المواد الأخرى إلى الأشكال أو الأشكال ثلاثية الأبعاد المرغوبة. وتشمل بعض العمليات: الثني، والرسم، والنقش، والسك، والتشفيه، والتطويع، والتمدد، والشباك.
تتضمن عمليات الثني باستخدام قوالب الختم طي المادة. يمكن أن تكون الانحناءات بسيطة/مستقيمة، منحنية/متشكلة، ومتعددة الخطوات للأشكال المعقدة. الرسم العميق أو الضحل هو عملية تشكيل تتضمن مد وتشكيل ورقة مسطحة من المادة إلى شكل ثلاثي الأبعاد ضحل أو عميق. يتضمن النقش إنشاء تصميمات أو أنماط أو شعارات بارزة أو غائرة على سطح المادة. تحتوي مجموعة القالب على قوالب ذكر وأنثى بالتصميم المطلوب، ويتم ضغط المادة بينهما. إن عملية القطع هي عملية تشكيل دقيقة تستخدم لإنشاء تفاوتات ضيقة للغاية وأسطح ناعمة وحواف حادة على المادة. تتضمن عمليات التشفيه تشكيل حافة مرتفعة أو مقلوبة مستمرة على محيط قطعة العمل. التحشية هي عملية طي وثني حافة قطعة العمل مرة أخرى على نفسها، لأسباب تتعلق بالصلابة أو التجميل. يشبه التمدد الرسم الضحل، الذي يتضمن ضغط الحواف على مادة الصفائح لإضافة الصلابة. يتم استخدام الشباك لإنشاء حواف ملتوية أو ملفوفة على قطعة العمل.
قطع
تتضمن عمليات القطع باستخدام قوالب الختم إزالة أشكال أو أقسام محددة من الورقة. تعتبر هذه العمليات ضرورية لإنتاج أجزاء ومكونات دقيقة ذات حواف نظيفة. وتشمل عمليات القطع: التقطيع، والثقب، والإحراز، والتشذيب، والقص، والطعن، والحز، والتثقيب.
التقطيع هو عملية قطع تزيل قطعة مسطحة أو فارغة من الورقة. يتكون قالب الختم من لكمة ذات وجه مسطح ويموت. يتضمن الثقب إنشاء ثقوب أو فتحات في المادة باستخدام مجموعة الثقب والقالب. غالبًا ما يكون للثقب وجه مائل يجعل القطع تقدميًا قليلاً من نقطة ما. تقوم عمليات الإحراز بقطع شقوق صغيرة على شكل حرف V أو على شكل حرف U في المادة. غالبًا ما يستخدم هذا لإنشاء علامات تبويب أو فتحات تسهل التجميع ويتم إجراؤه مرة أخرى باستخدام لكمة ذات زاوية. التشذيب هو عملية إزالة المواد الزائدة من حواف قطعة العمل لتحقيق الشكل النهائي المطلوب. تقوم عمليات القص بقطع المادة على طول خط مستقيم لفصلها إلى أقسام أصغر. يتضمن الوخز عمل قطع جزئي أو حز في المادة، يُستخدم لإنشاء علامات تبويب أو مفصلات في مكونات مثل الأغطية أو الأغطية. الحز هو عملية قطع تتضمن عمل قطع طويلة ومستقيمة في المادة لإنشاء شرائح أو ملفات أضيق. غالبًا ما يتم تنفيذ ذلك بواسطة مقص أسطواني يعمل بالطاقة ولكن يمكن أن يكون عملية شفرة خطية دورية. تخلق عمليات التثقيب نمطًا من الثقوب الصغيرة أو الثقوب في المادة وتمثل نوعًا فرعيًا من الثقب.
قالب الختم عبارة عن طريقة معالجة تشكيل تعتمد على المكابس والقوالب لتطبيق قوة خارجية على الألواح والشرائط والأنابيب والمقاطع الجانبية للتسبب في تشوه البلاستيك أو فصله، وبالتالي الحصول على قطع العمل (قالب الختم) بالشكل والحجم المطلوبين. ينتمي كل من الختم والتزوير إلى معالجة البلاستيك (أو معالجة الضغط)، ويطلق عليهما بشكل جماعي تزوير.
بالمقارنة مع المسبوكات والمطروقات، فإن قالب الختم رقيق وموحد وخفيف وقوي. يمكن أن ينتج الختم قطع عمل بأضلاع أو أضلاع أو تموجات أو حواف يصعب تصنيعها بطرق أخرى لتحسين صلابتها. بفضل استخدام القوالب الدقيقة، يمكن أن تصل دقة قطعة العمل إلى مستوى الميكرون، مع تكرار عالي ومواصفات متسقة، ويمكن ثقب الثقوب والرؤوس وما إلى ذلك.
بشكل عام، لم يعد قالب الختم البارد يخضع لعملية القطع، أو يتطلب فقط كمية صغيرة من معالجة القطع. دقة وحالة سطح قالب الختم الساخن أقل من تلك الموجودة في قالب الختم البارد، ولكنها لا تزال أفضل من المسبوكات والمطروقات، وكمية معالجة القطع صغيرة.
الختم هو طريقة إنتاج فعالة. إن استخدام القوالب المركبة، وخاصة القوالب التقدمية متعددة المحطات، يمكن أن يكمل عمليات ختم متعددة بضغطة واحدة، مما يحقق العملية بأكملها بدءًا من فك الشريط، والتسوية، والتثقيب إلى التشكيل والتشطيب. الإنتاج التلقائي. كفاءة الإنتاج عالية، وظروف العمل جيدة، وتكلفة الإنتاج منخفضة. يمكنها بشكل عام إنتاج مئات القطع في الدقيقة.
يتم تصنيف الختم بشكل أساسي وفقًا للعملية ويمكن تقسيمه إلى فئتين: عملية الفصل وعملية التشكيل. وتسمى عملية الفصل أيضًا بالتقطيع. والغرض منه هو فصل قالب الختم عن الورقة على طول خط كفاف معين مع ضمان متطلبات الجودة للقسم المنفصل. تؤثر الخصائص السطحية والداخلية لألواح الختم بشكل كبير على جودة المنتجات المختومة. يجب أن تكون سماكة مواد الختم دقيقة وموحدة؛ السطح أملس، لا توجد بقع، ندبات، خدوش، لا شقوق سطحية، وما إلى ذلك؛ قوة الخضوع موحدة وليس لها اتجاه واضح؛ استطالة موحدة عالية. انخفاض نسبة العائد إلى القوة. تصلب العمل المنخفض.
مكونات ختم القالب
مكونات لوحة التوجيه
الوظيفة الرئيسية:قم بتوجيه شريط المواد الخام إلى الموقع الصحيح قبل التغذية في الأداة، واجعل الشريط موازيًا للأداة.
مكونات لكمة ويموت
ستكون هذه المكونات هي مكونات العمل الرئيسية في الأداة، والتي تستخدم في القطع والثقب والتشكيل والثني وما إلى ذلك.
بالنسبة للمشاريع ذات الدقة العالية والحجم الكبير، ستستخدم هذه الإدخالات مادة كربيد ذات صلابة عالية، ويمكن أن تضمن دقة مكونات الختم وعمرها الطويل.
إدراج لوحة متجرد
يتم وضع أجزاء الأداة هذه في لوحة التجريد، وتستخدم لثقب التوجيه الدقيق، مما يسهل تعديل الأداة. هناك 3 أنواع من الهيكل: نوع الكتف، نوع التثبيت اللولبي، نوع الطبقة المزدوجة. نوع الاستخدام في الغالب هو نوع الكتف.
جهاز الكشف عن الدبوس التجريبي وسوء التغذية
تتمثل وظيفة الدبوس التجريبي في عمل الشريط في موضع التصحيح قبل عمل محطة الأداة 1، ووحدة التغذية الخاطئة هي نوع من أجهزة الاستشعار التي يمكن أن تمنع إغلاق الأداة أثناء عدم التغذية، والتي يمكن أن تحمي الأداة بعيدًا عن التلف.
عمود التوجيه الرئيسي وشجيرة التوجيه، وعمود الدليل الفرعي وشجيرة التوجيه
فوق مكونات قالب الختم كلها أجزاء قياسية تستخدم لدليل الأدوات. عند ختم عمل القالب، عادةً ما يتم استخدام عمود التوجيه الرئيسي والعمود لعمل دليل أولي، ثم استخدم عمود الدليل الفرعي والعمود لإجراء توجيه دقيق، والذي يمكن أن يضمن دقة مجموعات الأداة بأكملها.
بولت الحد
يستخدم مكون قالب الختم هذا لمنع تلف الأداة أثناء ضبط ارتفاع إغلاق القالب بشكل خاطئ، والذي يمكن أن يحمي إدراج الأداة والأداة.
دليل دبوس
يتم استخدام دبوس التوجيه لتوجيه المواد أثناء التغذية في القالب، كما أن لديه وظيفة تجريد المواد.
برغي المشبك
تتمثل وظيفة برغي المشبك في تثبيت مكونات القالب المختلفة معًا، وتوفير قوة قفل محكمة لجعل الأداة مستقرة أثناء الضغط على القوة.
برغي التوصيل
عادةً ما يكون برغي التوصيل مع الزنبرك في الأداة، مما يمكن أن يحد من ضغط الزنبرك تحت القوة، كما يمكنه ضبط ارتفاع الضغط المسبق للزنبرك
الربيع المتعرية والمسمار المتعرية
عادة ما يستخدم برغي المتعرية نوع الخيط الداخلي، وهذا لا يمكن استخدامه فقط لإصلاح لوحة المتعرية، بل يمكن أيضًا تفكيك لوحة المتعرية. وسوف يوفر زنبرك المتعرية بشكل أساسي قوة ضغط وقوة تجريد كافية للوحة المتعرية.
هناك بعض العلامات الدالة على أن أداة الختم قد تكون بحاجة إلى الصيانة. يمكن أن يشمل ذلك نتوءات على الأجزاء الخاصة بك، أو تجاوز التفاوتات المسموح بها للمواصفات، أو زيادة الحمولة أو سماع أصوات من أداتك. قد يكون الإصلاح بسيطًا مثل التوضيح أو قد يحتاج إلى استكشاف الأخطاء وإصلاحها بشكل أكثر تعمقًا لمعرفة سبب عدم عمل الأداة على النحو المنشود.
في بعض الأحيان، قد تحدث المشكلة فقط عند تشغيل القالب، وفي هذه الحالة، فإن رؤية الأداة وهي تعمل شخصيًا أو مشاهدة لقطات فيديو للنرد أثناء العمل ستكون مفيدة بشكل لا يصدق لتشخيص المشكلة. يمكن أن يكون السبب هو كيفية إعداد الأداة في المكبس، أو ارتداء المكبس نفسه، أو ارتداء العناصر قبل الأوان بسبب أنواع الفولاذ المستخدمة في القالب.
هناك العديد من المعلومات الأساسية التي من شأنها أن تساعد بشكل كبير صانع الأدوات في استكشاف أخطاء أدواتك وإصلاحها. سيقدر معظم صانعي الأدوات تصميم الأدوات إذا كان متاحًا. كحد أدنى، تعد طباعة الأجزاء وتقرير الفحص من الأماكن الرائعة للبدء. معلومة أخرى مفيدة هي حفظ الجزء الأخير من عملية الإنتاج الخاصة بك مع الشريط النهائي. سيساعد هذا صانع الأدوات على التحقيق والتركيز على مناطق المشكلة. تحتوي كل أداة على أدلة حول ما قد يحدث. يمكن أن يساعد صانع الأدوات والقوالب الجيد في فك رموز هذه القرائن وسرد قصة تلك الأداة.
من الآن فصاعدا، يمكن أن يساعد الحفاظ على جدول الصيانة الوقائية باستخدام الأدوات الخاصة بك في تقليل هذه المشكلات ومعالجتها قبل أن تصبح إصلاحات كبيرة ومكلفة. يمكن أن تساعد هذه المعلومات أيضًا في التنبؤ بالوقت الذي قد تكون فيه هناك حاجة إلى PM في المستقبل حتى تتمكن من التخطيط مسبقًا والمساعدة في تقليل وقت التوقف عن العمل في قوالب الختم المعدنية التقدمية. قد يتضمن ذلك تحديد العناصر الأكثر تآكلًا حتى تتمكن من الحصول على مكونات احتياطية جاهزة للتثبيت في الأداة حسب الحاجة.
مصنعنا
مع شهادة ISO9001 ونظام التصميم الناضج. قدرة الصحافة من 200 طن إلى 800 طن. الاعتماد على نظام مراقبة الجودة المثالي. نحن نسعى جاهدين لنقدم لعملائنا أفضل المنتجات. نحن نقدم مجموعة واسعة من منتجات قوالب الختم المعدنية الأخرى.
