فحص لاعبا اساسيا

• تجميع قطع غيار السيارات:

تُستخدم تركيبات الفحص على نطاق واسع في صناعة السيارات أو غيرها من الصناعات للتحقق من أبعاد المكونات مثل عناصر الهيكل والتجهيزات الداخلية. إنها تضمن توافق الأجزاء معًا بشكل صحيح أثناء التجميع وتلبية معايير الأداء الصارمة.

• بيئات الإنتاج الضخم:

إذا تم إنتاج كميات كبيرة من الأجزاء المتطابقة أو المتشابهة، فإن فحص التركيبات يوفر حلاً فعالاً من حيث التكلفة لضمان التوحيد والدقة. وهذا أمر بالغ الأهمية لتحقيق أهداف الإنتاج دون المساس بالجودة.

• استبدال أدوات القياس المتخصصة:

يعد فحص التركيبات بمثابة بديل متعدد الاستخدامات لأدوات القياس المتخصصة مثل مقاييس التوصيل ومقاييس OD. إنها توفر البساطة في التشغيل مع الاستمرار في تقديم قياسات دقيقة، مما يجعلها مناسبة لمجموعة واسعة من تطبيقات التصنيع في السيارات والفضاء والإلكترونيات وما إلى ذلك...

يلعب فحص التركيبات دورًا لا يقدر بثمن في الصناعات التحويلية مثل ختم المعادن أو حقن البلاستيك، مما يساعد على ضمان توافق المنتجات مع المواصفات والمعايير المطلوبة. لديهم المزايا التالية:

1. فهو يقلل أو يلغي في بعض الأحيان جهود وضع العلامات والقياس ووضع قطعة العمل على الآلة، مما يزيد من كفاءة الإنتاج.
2. يزيد من دقة المعالجة ويضمن إمكانية التبادل.
3. يزيد من الإنتاجية بسبب زيادة البذور والأعلاف وعمق القطع، لأن أدوات التثبيت والتركيبات توفر صلابة عالية في التثبيت.
4. زيادة الإنتاجية بسبب إمكانية تصنيع قطعتين أو أكثر من قطع العمل في وقت واحد أو عدد أدوات القطع.
5. يوفر القوى العاملة عن طريق تقليل عمليات المناولة اليدوية.
6. إنها سهلة التشغيل، والعمالة شبه الماهرة كافية.
7. يزيد من تنوع الأدوات الآلية.
8. يتم وضع قطعة العمل والأداة نسبيًا في مواضعها الدقيقة قبل التشغيل تلقائيًا خلال فترة زمنية لا تذكر. لذلك فهو يقلل من وقت دورة المنتج.
9. يعد تباين الأبعاد في الإنتاج الضخم منخفضًا جدًا، لذا فإن عمليات التصنيع المدعومة باستخدام أدوات التثبيت والتركيبات تحافظ على جودة ثابتة.
10. فهو يقلل من وقت دورة الإنتاج وبالتالي يزيد من الطاقة الإنتاجية.
11. من الممكن العمل بأكثر من أداة على نفس قطعة العمل.
12. ليست هناك حاجة إضافية لفحص حجم المنتج بشرط ضمان جودة الأدوات والتركيبات المستخدمة، مما يوفر وقت فحص الجودة.

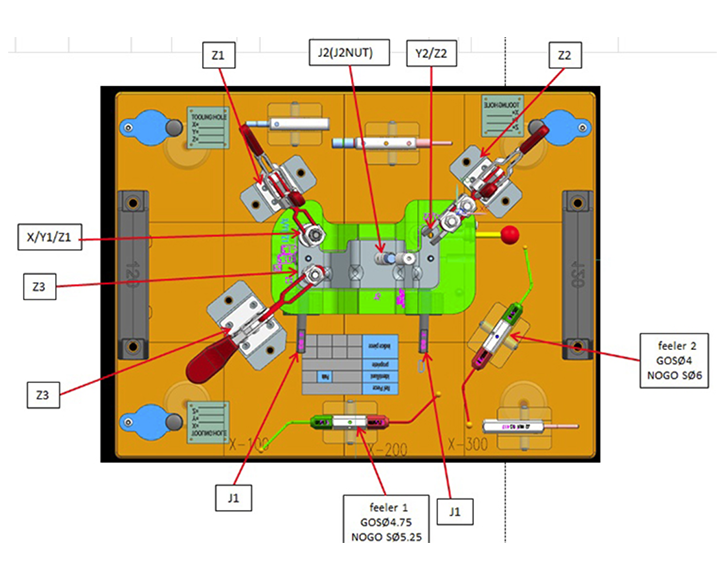

يعد تصميم وإنشاء أداة الفحص خطوات حاسمة نحو ضمان الدقة في عمليات التصنيع، حيث يتطلب إنشاء واحدة التخطيط الدقيق والاهتمام بالتفاصيل ومعرفة متعمقة بالمبادئ الهندسية. فيما يلي بعض الخطوات التي قد تساعدك خلال هذه العملية.

1. في البداية، يجب أن يتضمن جمع المعلومات الأبعاد والتفاوتات وأي متطلبات أو ميزات خاصة تتطلب الفحص.
2. بمجرد إنشاء نموذج CAD ثلاثي الأبعاد للجزء الخاص بك باستخدام برنامج خاص، استخدم هذا النموذج كأساس لتصميم أداة الفحص الخاصة به. يعد التركيز على محاذاة النقاط المرجعية والتأكد من توفر الوصول لأدوات القياس أمرًا بالغ الأهمية لنجاح التصميم.
3. بعد اكتمال نموذج CAD، ابدأ في تصميم تجهيزاتك باستخدام المواد المناسبة مثل الألومنيوم أو الفولاذ. حافظ على الاستقرار والصلابة وسهولة التجميع في مقدمة أولوياتك في هذه المرحلة من التصميم. يجب أن تحتوي التركيبات على ميزات لتحديد موضع الأجزاء بدقة للقياس. استخدم مراجع المسند من الرسومات الهندسية لتحديد هذه المواقع بدقة.
4. فكر في تضمين أجهزة قياس أو أجهزة استشعار مختلفة في تصميم تركيبات الفحص الخاصة بك للحصول على قياسات دقيقة، بدءًا من أجهزة قياس الحركة/عدم الحركة البسيطة إلى المجسات الإلكترونية أو أنظمة الرؤية الأكثر تعقيدًا.
5. قبل الانتهاء من التصميم الخاص بك، قم بإجراء عمليات محاكاة افتراضية إن أمكن لاكتشاف التداخلات أو الاصطدامات المحتملة مع المكونات الأخرى أثناء التشغيل والتأكد من الأداء الوظيفي وتقليل إعادة العمل المكلفة لاحقًا. يساعد القيام بذلك على ضمان الكفاءة مع المساعدة في منع عمليات إعادة العمل المكلفة لاحقًا.
6. بمجرد الموافقة على التصميم، تحقق منه رقميًا جيدًا قبل المضي قدمًا في التصنيع. يمكن استخدام تقنيات التصنيع باستخدام الحاسب الآلي مثل الطحن والحفر والخراطة جنبًا إلى جنب مع الأدوات اليدوية التقليدية مثل مثقاب ملفات المنشار لقطع الأشكال وتجميع المكونات الفردية وفقًا للمواصفات المقدمة من العميل للمنتجات المجمعة النهائية.
